КПУУ «Спринт» состоит из:
• узла управления в комплекте: клапан мембранный универсальный КСД типа КМУ, шкаф контроля управления запуском ШКУЗ, устройство дозированной подачи воздуха, электроклапан сброса пневматического давления, сигнализатор давления цифровой "Стресс", дисковый затвор с контролем положения, устройство контроля уровня жидкости
• эксгаустера (в комплект поставки не входит, количество определяется при проектировании системы)
• компрессора (в комплект поставки не входит)
• дисковый затвор с контролем положения, устанавливаемый на выходе узла (в комплект поставки не входит)

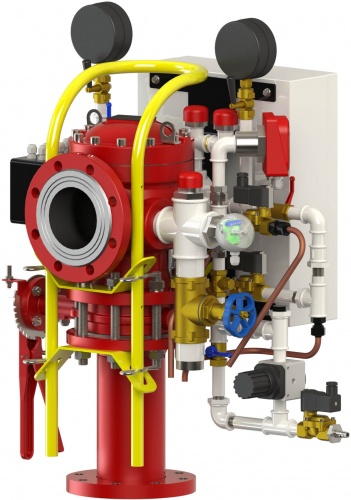

Контрольно-пусковой узел управления "Спринт-100(150)" (КПУУ) предназначен для создания автоматических спринклерных установок водяного и пенного пожаротушения с контролем автоматического пуска.
Области (объекты) применения: жилые и офисные помещения, торговые центры и гипермаркеты, неотапливаемые склады, погрузочные ангары, неотапливаемые стоянки автомобилей, склады с высотным складированием, помещения с низкими потолками, общежития, специализированные лечебные учреждения, тюрьмы, отели, библиотеки, архивы, исторические и архитектурные памятники, театры, кинозалы, объекты энергетики, морозильные камеры, объекты метрополитена, объекты размещенные в горных выработках и др.
С помощью воздушного давления находящегося в трубопроводе КПУУ сигнализирует срабатывание (повреждение) спринклерного оросителя или трубопровода, а в случае возникновения пожара производит подачу огнетущащего вещества (ОТВ). КПУУ постоянно производит контроль целостности цепей с выдачей необходимых исходных сигналов для управления установкой пожаротушения. КПУУ обеспечивает повышенную защиту от ложных срабатываний в случае нарушения целостности питающих и расределительных трубопроводов и спринклерных оросителей. КПУУ может работать по следующим алгоритмам:
• предварительного действия;
• предварительного действия с контролем пуска;
• двойного контроля пуска.
КПУУ при работе по алгоритму предварительного действия обеспечивает заполнение питающих и распределительных трубопроводов огнетушащим веществом после срабатывания пожарных извещателей или спринклерного оросителя, в алгоритме предварительного действия с контролем пуска - после срабатывания пожарных извещателей, в алгоритме двойного контроля пуска - после срабатывания пожарных извещателей и хотя бы одного спринклерного оросителя.
Функциональные возможности и особенности
• Высокое быстродействие и повышенная защита от протечек питающего трубопровода, от ложных срабатываний спринклерных оросителей с помощью специальных алгоритмов контроля АУП в самых разнообразных условиях эксплуатации.
• Контролирует исправность установки, сигнализирует о повреждении трубопровода, о срабатывании спринклерных оросителей, в случае возникновения пожара производит сброс воздуха, осуществляет подачу огнетушащего вещества и контролирует его прохождение.
• Контролирует давление на входе и выходе, состояние запорного органа и наличие протечек клапана, цепи запуска и выдает необходимые сигналы для управления установкой пожаротушения.
• Наличие эксгаустера и дифференциального сигнализатора давления позволяет использовать «Спринт» с трубопроводами большой вместимости и существенно снизить инерционность установки (не более 180с).
• Питание от сети переменного тока напряжением 220 B либо от встроенного аккумулятора(12 В, 2,3 A∙ч.)
• Применение КПУУ «Спринт» с эксгаустерами и СДЦ «Стресс» в воздушных системах позволяет использовать практически неограниченный объем трубопровода, что является преимуществом перед обычными воздушными системами.
• КПУУ «Спринт» может устанавливаться на объектах, где существует вероятность механического повреждения трубопровода или спринклерного оросителя (производственные помещения, военные объекты, нефтехимические объекты, морозильные камеры и т.д.).
Алгоритм предварительного действия |
Алгоритм предварительного действия с контролем запуска |
Алгоритм двойного контроля запуска |
Размер и вес
DN, мм
|
DN100 |
DN150 |
Габаритные размеры упаковки LxBxH, мм, не более |
900x700x790 |
|
Масса КПУУ «Спринт» с упаковкой, кг, не более |
135 |
185 |
документация | дата изменения | размер | формат |
---|---|---|---|
24.11.2016 | 1773 Кб | pdf | |
03.02.2016 | 1031 Кб | pdf | |
29.11.2016 | 628 Кб | pdf | |
25.02.2015 | 187 Кб | pdf | |
25.02.2015 | 80 Кб | dwg | |
13.05.2016 | 1696 Кб | pdf | |
20.01.2017 | 1439 Кб | pdf | |
03.07.2017 | 3828 Кб | pdf | |
25.05.2015 | 92 Кб | pdf | |
25.02.2015 | 96 Кб | pdf | |
19.02.2016 | 15241 Кб | rar | |
19.02.2016 | 15510 Кб | rar |
Наименование | Тип Системы | Условный Диаметр | Рабочее Положение | Номинальное Напряжение Питания | Цена, руб. | |
Контрольно-пусковой узел управления "Спринт-100" КПУУ-С100/1,6 Вз(Э220)-ВФ.04-"Спринт-100" | Спринклерно-дренчерная | 100 | Вертикальное, фланцевый | 220 |
128000 |
|
Контрольно-пусковой узел управления "Спринт-150" КПУУ-С150/1,6 Вз(Э220)-ВФ.04-"Спринт-150" | Спринклерно-дренчерная | 150 | Вертикальное, фланцевый | 220 |
133700 |
