УУ спринклерный водозаполненный предназначен для работы в спринклерных установках водяного и пенного пожаротушения; осуществляет подачу огнетушащей жидкости в стационарных автоматических установках; выдает сигналы о своем срабатывании и для включения пожарного насоса.
УУ соответствует климатическому исполнению О категории размещения 4 для работы с нижним предельным значением температуры плюс 4 °С по ГОСТ 15150-69.

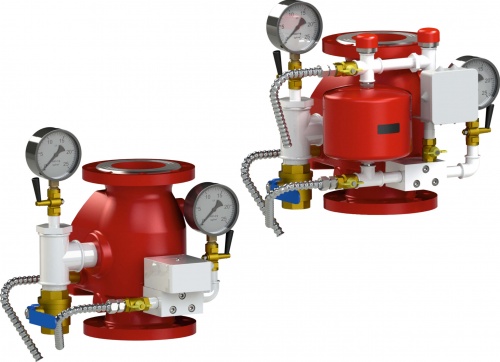

Узел управления спринклерный водозаполненный «Прямоточный» выпускается двух видов:
- с устройством задержки сигнала о срабатывании (0, 4, 8, 12 и 16 с);
- с камерой задержки сигнала о срабатывании (11±2,2 с).
Пример обозначения узла управления спринклерного водозаполненного DN100
УУ поставляется в собранном виде, но имеет демонтированные комплектующие элементы, которые уложены отдельно.
Принцип работы
При срабатывании спринклерного оросителя давление в распределительном трубопроводе и в полости над затвором снижается, жидкость под избыточным давлением во входной полости клапана открывает затвор, и часть ее по кольцевой канавке седла под давлением поступает в сигнальное отверстие и по трубопроводу стекает в дренаж. На пути стока жидкости в трубопроводе установлен компенсатор, создающий дополнительное сопротивление жидкости и обеспечивающий необходимое давление для срабатывания сигнализаторов давления. Сигнализаторы давления выдают сигналы для управления насосом и на пульт центрального наблюдения, узел управления переходит в рабочий режим.
Функциональные возможности и особенности
Для монтажа узла управления рекомендуем приобрести комплект крепежных деталей.
Узел управления спринклерный водозаполненный УУ-С150/1,6В-ВФ.О4-"Прямоточный-150" внесен в Справочник МТР ОАО "Газпром".
| документация | дата изменения | размер | формат |
|---|---|---|---|
10.02.2017 | 1773 Кб | pdf | |
19.01.2015 | 4243 Кб | pdf | |
02.02.2016 | 1828 Кб | pdf | |
02.02.2016 | 3415 Кб | pdf | |
21.01.2015 | 143 Кб | pdf | |
20.03.2017 | 1314 Кб | pdf | |
20.01.2017 | 1439 Кб | pdf | |
06.05.2015 | 92 Кб | pdf | |
13.02.2017 | 7471 Кб | dwg | |
13.02.2017 | 7062 Кб | dwg | |
13.02.2017 | 12738 Кб | dwg | |
13.02.2017 | 7782 Кб | dwg | |
13.02.2017 | 8596 Кб | dwg | |
13.02.2017 | 8202 Кб | dwg | |
13.02.2017 | 12349 Кб | dwg | |
13.02.2017 | 8933 Кб | dwg |
| Размер и вес | ||||
|---|---|---|---|---|
| DN, мм | DN65 | DN80 | DN100 | DN150 |
| Габаритные размеры упаковки LxBxH, мм, не более | 685x600x535 | 785x635x650 | ||
| Масса УУ «Прямоточный» с упаковкой, кг, не более | 43 | 48 | 53 | 90 |
| Наименование | Монтажное Положение | Тип Системы | Исполнение | Условный Диаметр | Рабочее Положение | Цена, руб. |
| Узел управления спринклерный водозаполненный УУ-С65/1,6В-ВФ.О4 "Прямоточный-65" | Прямоточный | Спринклерная водозаполненная | "Прямоточный" (универсального исполнения) с установкой времени задержки сигнала 0; 4; 8; 12; 16 с. | 65 | Вертикальное, фланцевый |
31900 |
| Узел управления спринклерный водозаполненный УУ-С80/1,6В-ВФ.О4 "Прямоточный-80" | Прямоточный | Спринклерная водозаполненная | "Прямоточный" (универсального исполнения) с установкой времени задержки сигнала 0; 4; 8; 12; 16 с. | 80 | Вертикальное, фланцевый |
31900 |
| Узел управления спринклерный водозаполненный УУ-С100/1,6В-ВФ.О4 "Прямоточный-100" | Прямоточный | Спринклерная водозаполненная | "Прямоточный" (универсального исполнения) с установкой времени задержки сигнала 0; 4; 8; 12; 16 с. | 100 | Вертикальное, фланцевый |
34100 |
| Узел управления спринклерный водозаполненный УУ-С65/1,6В-ВФ.О4-01 "Прямоточный-65" (с камерой задержки) | Прямоточный | Спринклерная водозаполненная | "Прямоточный" (с камерой задержки), время срабатывания - 11 с. | 65 | Вертикальное, фланцевый |
35200 |
| Узел управления спринклерный водозаполненный УУ-С80/1,6В-ВФ.О4-01 "Прямоточный-80" (с камерой задержки) | Прямоточный | Спринклерная водозаполненная | "Прямоточный" (с камерой задержки), время срабатывания - 11 с. | 80 | Вертикальное, фланцевый |
35200 |
| Узел управления спринклерный водозаполненный УУ-С150/1,6В-ВФ.О4 "Прямоточный-150" | Прямоточный | Спринклерная водозаполненная | "Прямоточный" (универсального исполнения) с установкой времени задержки сигнала 0; 4; 8; 12; 16 с. | 150 | Вертикальное, фланцевый |
36300 |
| Узел управления спринклерный водозаполненный УУ-С100/1,6В-ВФ.О4-01 "Прямоточный-100" (с камерой задержки) | Прямоточный | Спринклерная водозаполненная | "Прямоточный" (с камерой задержки), время срабатывания - 11 с. | 100 | Вертикальное, фланцевый |
37400 |
| Узел управления спринклерный водозаполненный УУ-С150/1,6В-ВФ.О4-01 "Прямоточный-150" (с камерой задержки) | Прямоточный | Спринклерная водозаполненная | "Прямоточный" (с камерой задержки), время срабатывания - 11 с. | 150 | Вертикальное, фланцевый |
