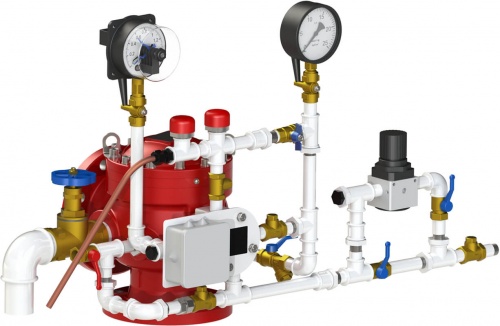

Узел управления спринклерный воздушный с условным проходом 100 или 150 мм предназначен для работы в установках водяного и пенного пожаротушения, осуществляет подачу огнетушащей жидкости, выдает сигнал для формирования командного импульса на управление элементами пожарной автоматики (насосами, системой оповещения, отключением вентиляторов и технологического оборудования и др.), а так же контролирует состояние и проверяет работоспособность указанных установок в процессе эксплуатации.
Узлы управления спринклерные воздушные применяются на объектах, как с положительными, так и с отрицательными температурами.
Функциональные возможности и особенности
Выпускаются в 2-х исполнениях:
– исполнение 00 - обычного исполнения (без акселератора);
– исполнение 01 - с акселератором. Акселератор позволяет сократить время срабатывания УУ до 0,6 сек. Также допускается замена акселератора на электроклапан;
• Выдача электросигнала для управления насосом и на пульт центрального наблюдения.
• Выдача сигнала о снижении давления ниже установленного уровня.
• Обслуживание УУ без необходимости демонтажа из системы пожаротушения.
• Компактность обвязки УУ.
Размер и вес
DN, мм
|
DN100 |
DN150 |
Габаритные размеры упаковки LxBxH, мм, не более |
685x600x535 |
785x635x650 |
Масса УУ-С воздушного с упаковкой, кг, не более |
66 |
106 |
Для монтажа узла управления рекомендуем приобрести комплект крепежных деталей.
Внимание! Временно остановлено производство узла управления с монтажным соединением ВФМ. Предлагаем приобретать аналогичные изделия с монтажным соединением ВФ.
При проектировании спринклерных воздушных установок пожаротушения предлагаем использовать "Рекомендации по проектированию на КПУУ "Спринт".
документация | дата изменения | размер | формат |
---|---|---|---|
05.03.2015 | 4243 Кб | pdf | |
02.02.2016 | 1828 Кб | pdf | |
25.02.2015 | 21025 Кб | dwg | |
25.02.2015 | 18188 Кб | dwg | |
25.02.2015 | 21744 Кб | dwg | |
25.02.2015 | 18916 Кб | dwg | |
25.02.2015 | 22807 Кб | dwg | |
13.05.2016 | 1696 Кб | pdf | |
20.01.2017 | 1439 Кб | pdf | |
30.01.2018 | 513 Кб | pdf | |
09.06.2016 | 418 Кб | pdf | |
06.06.2016 | 184 Кб | pdf |
Наименование | Монтажное Положение | Тип Системы | Исполнение | Условный Диаметр | Рабочее Положение | Номинальное Напряжение Питания | Цена, руб. |
Узел управления спринклерный воздушный УУ-С100/1,6В3-ВФ.О4 | Угловой | Спринклерная воздушная | Без акселератора | 100 | Вертикальное, фланцевый |
47300 |
|
Узел управления спринклерный воздушный УУ-С150/1,6Вз-ВФ.О4 | Угловой | Спринклерная воздушная | Без акселератора | 150 | Вертикальное, фланцевый |
52250 |
|
Узел управления спринклерный воздушный в комплекте с акселератором УУ-С100/1,6Вз-ВФ.О4 -01 (с акселератором) | Угловой | Спринклерная воздушная | С акселератором | 100 | Вертикальное, фланцевый |
60170 |
|
Узел управления спринклерный воздушный в комплекте с акселератором УУ-С150/1,6Вз-ВФ.О4-01 (с акселератором) | Угловой | Спринклерная воздушная | С акселератором | 150 | Вертикальное, фланцевый |
65670 |
|
Узел управления спринклерный воздушный с электроклапаном УУ-С100/1,6 Вз (Э220)-ВФ.О4-01 | Угловой | Спринклерная воздушная | С электроклапаном | 100 | Вертикальное, фланцевый | 220 |
66440 |
Узел управления спринклерный воздушный с электроклапаном УУ-С100/1,6 Вз (Э24)-ВФ.О4-01 | Угловой | Спринклерная воздушная | С электроклапаном | 100 | Вертикальное, фланцевый | 24 |
66440 |
Узел управления спринклерный воздушный с электроклапаном УУ-С150/1,6Вз (Э220)-ВФ.О4-01 | Угловой | Спринклерная воздушная | С электроклапаном | 150 | Вертикальное, фланцевый | 220 |
71500 |
Узел управления спринклерный воздушный с электроклапаном УУ-С150/1,6Вз (Э24)-ВФ.О4-01 | Угловой | Спринклерная воздушная | С электроклапаном | 150 | Вертикальное, фланцевый | 24 |
71500 |
